规格型号:2—20蒸吨

锅炉效率:85%

适用燃料:秸秆稻壳等直燃燃料、成型生物质与生物质混合燃料等

应用范围:农业种植、畜牧养殖、牲畜屠宰场、化工行业、轻工制造业等。



产品介绍:

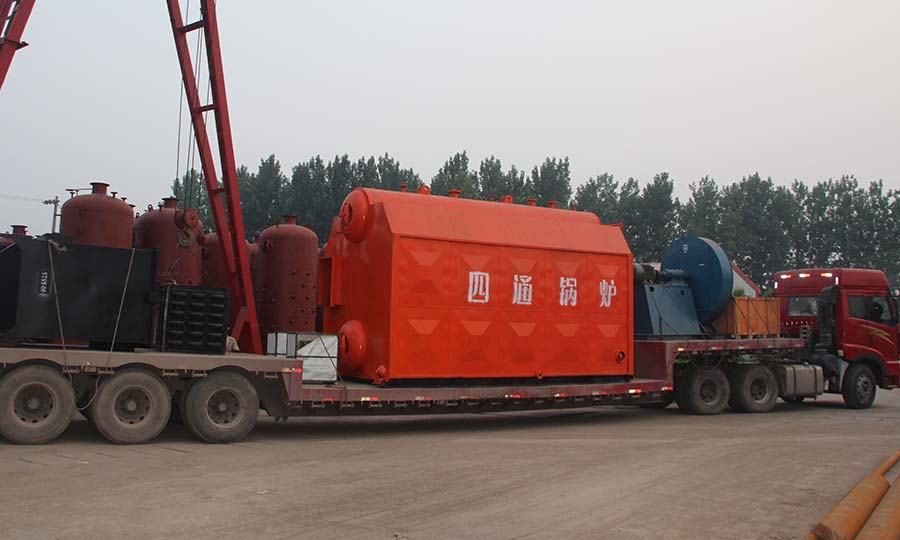

SZL组装链条炉排生物质锅炉采用双锅筒纵置式布置,燃烧方式为链条炉排。额定蒸发量1~20t/h。锅炉燃用生物质成型固体燃料。炉膛两侧墙水冷壁采用膜式水冷壁结构;炉膛前、后墙水冷壁管向下延伸到炉排上部形成前后拱,这样既增加锅炉的密封性能,又增加了炉膛容积及受热面,同时加固了后拱的强度。燃料自煤斗落到炉排上,随炉排进炉膛后燃烧,烟气进入对流管束区后经隔烟墙,烟气流向S型拐弯,利用惯性作用把烟气中灰尘分离后落入下方设置的四个重力式自动落灰斗中,随炉排运转与煤渣落入出渣斗,由出渣机排出炉体。

SZL系列组装链条炉排生物质锅炉自动化水平高,运行安全稳定,燃料适用性强,烟尘排放标准高。炉膛后为燃烬室、对流管束,尾部有省煤器。烟气经炉膛、燃烬室、对流管束进入尾部烟道,通过除尘器、引风机、烟囱排入大气。前墙布置有二次风,由阀门控制,在燃用生物质燃料时投入使用,强化燃烧,使燃料充分燃尽,提高燃烧效率。采用较高的进料口,以满足生物质燃料的需求。




性能特点:


1、对流布置受热面换热效率高,锅炉运行的效率特性平稳;

2.、水循环系统合理,水容量大,蒸汽空间大,蒸汽品质好;

3、各受热面下降面与上升管的截面比合理,燃烧工况稳定;

4、前、后拱匹配合理,炉拱的覆盖率大,炉膛温度高,煤的可燃挥发物大于20%时均能燃烧;

5、各风室按燃料各燃烧阶段所需的空气量可人为调整,横向风压一致,不会出现偏烧现象,各风室下部设有抽拉式铸铁放灰门,不易变形,使用方便,密封性能好。煤渣中含炭量不大于10%时,锅炉的热效率均在82%左右。

对流管束间设计多道隔烟墙,使燃烬室中烟气进入对流管束后,进行多次折返,烟气在折返过程中,利用烟气中烟尘与挡烟墙、与对流管束的多次冲刷碰撞,在折返时,烟气在此处形成旋涡,利用烟气与挡烟墙、管束碰撞的惯性力及形成旋涡时的离心力进行除尘,采用此措施,锅炉本体初始排尘浓度很低,有利于减少锅炉烟尘对大气环境的污染。
